Instruction / Инструкция

Post by **kolyandex** » 05 Oct 2020, 03:24

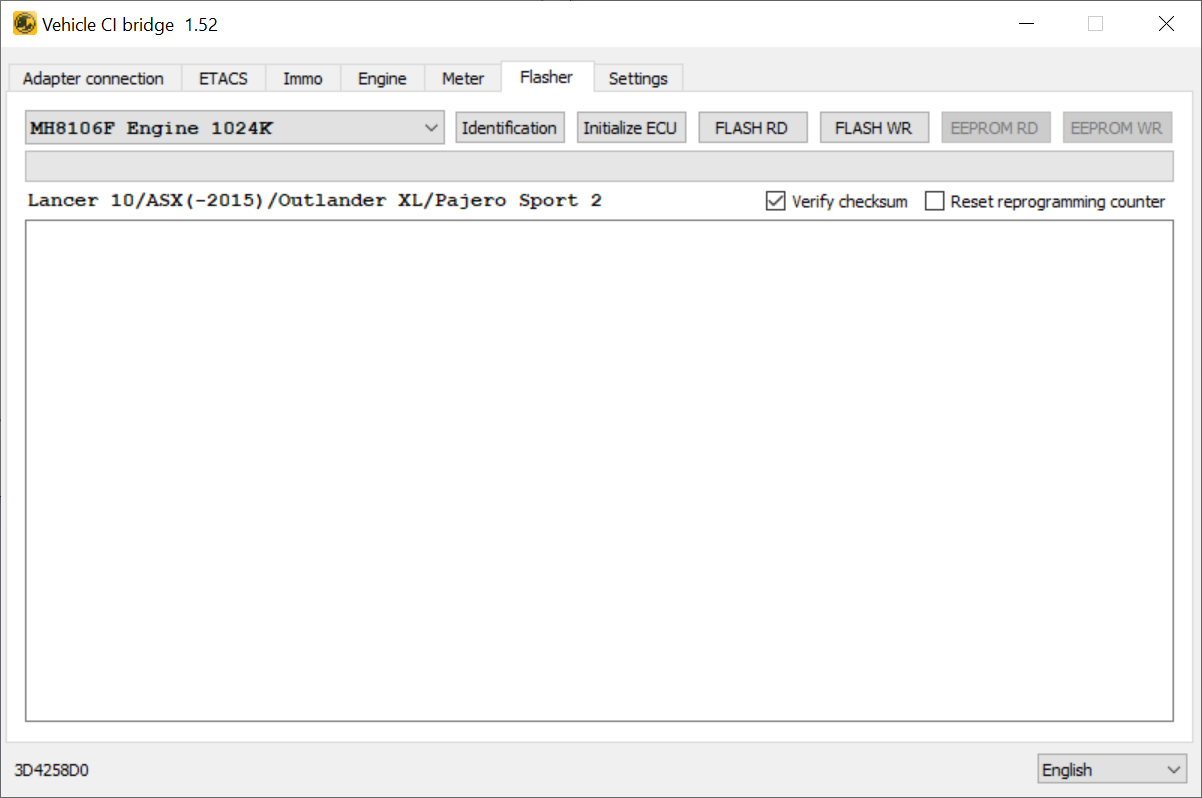

EN
All operations hold at ignition ON and fully charged battery in car (best - external power supply). Also recommend pull out engine cooling fans relay and headlight relay.
Buttons:
Identification - ECU identification - if case of successfull connection part numbers, calibration ID, CVN (if available), software version, reprogramming attempts counter will be showed.
FLASH/EEPROM RD - read from ECU
FLASH/EEPROM WR- write to ECU
Initialize ECU - recovering ECU to normal operation mode, if ECU in bootloader and main firmware won't start (this works if flash memory contains correct ROM). As example - unsuccessful read/write operations for MH8104 from ECU flash
Checkboxes:
Verify checksum - ROM checksum check and calculation before writing (if need)
Reset reprogramming counter - resets repro attempts counter when Reading/Writing/Initialization operations processed.


------------------------------------------------------

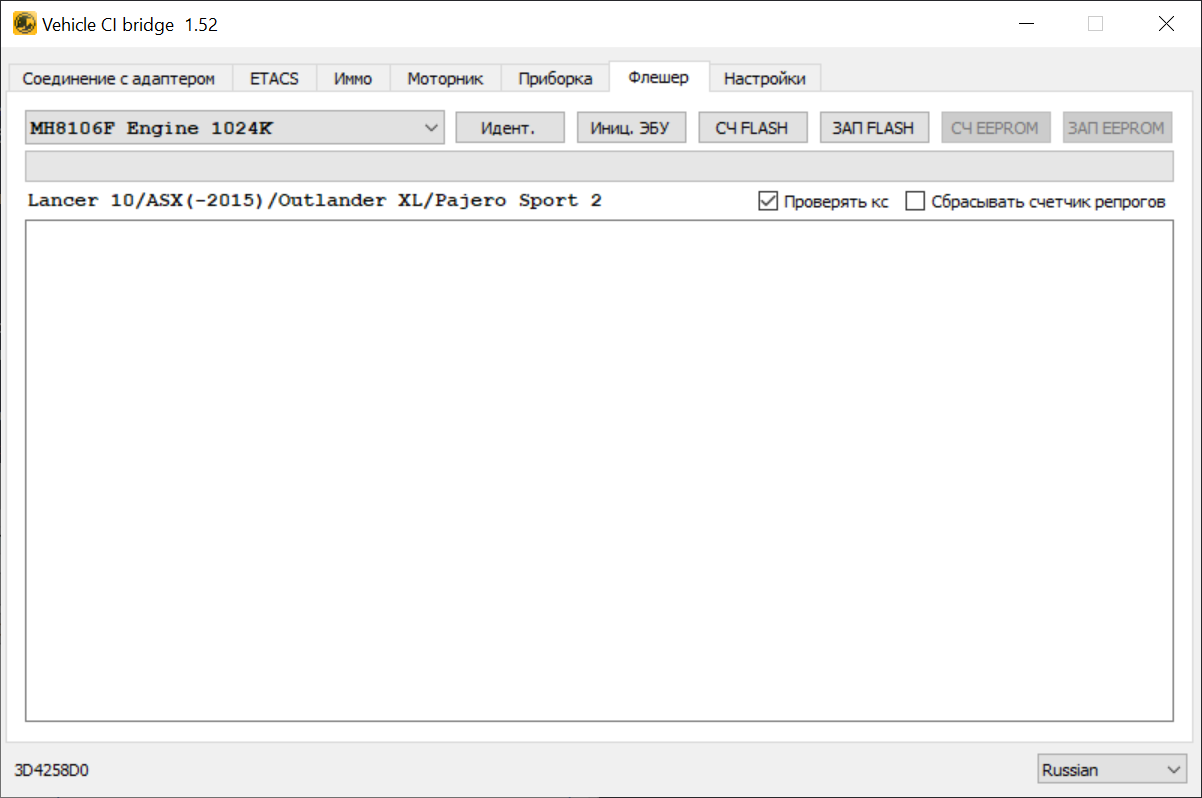

RU
Все опреации проводить со включенным зажиганием и полностью заряженной батареей в машине (лучше - внешний блок питания/зарядка). Также рекомендую вынуть на время работы реле вентиляторов охлаждения и фар.
Кнопки:
Идент. - идентификация ЭБУ. Если соединение присутствует, будут отображены парт номера, ID калибровок, CVN (если доступно), счетчик репрограмминга и тп.
СЧ FLASH/EEPROM - чтение из ЭБУ
ЗАП FLASH/EEPROM - запись в ЭБУ
Иниц. ЭБУ - восстановление ЭБУ в рабочий режим, если блок висит в загрузчике и не стартует (сработает в случае если в памяти лежит корректный образ прошивки). Пример для использования - завал блока 1.5 через екуфлеш.
Чекбоксы:
Проверять кс - проверка и пересчет контрольной суммы перед записью (если нужно)
Сбрасывать счетчик репрогов - сброс счетчика репрограмминга при Чтении/Записи/Инициализации.


Read only slow

Считывание прошивки штатными средствами ЭБУ без какого либо вмешательства в работу/прошивку. От 5 до 30 минут в зависимости от блока.
